Modix BIG-120Z

Opis

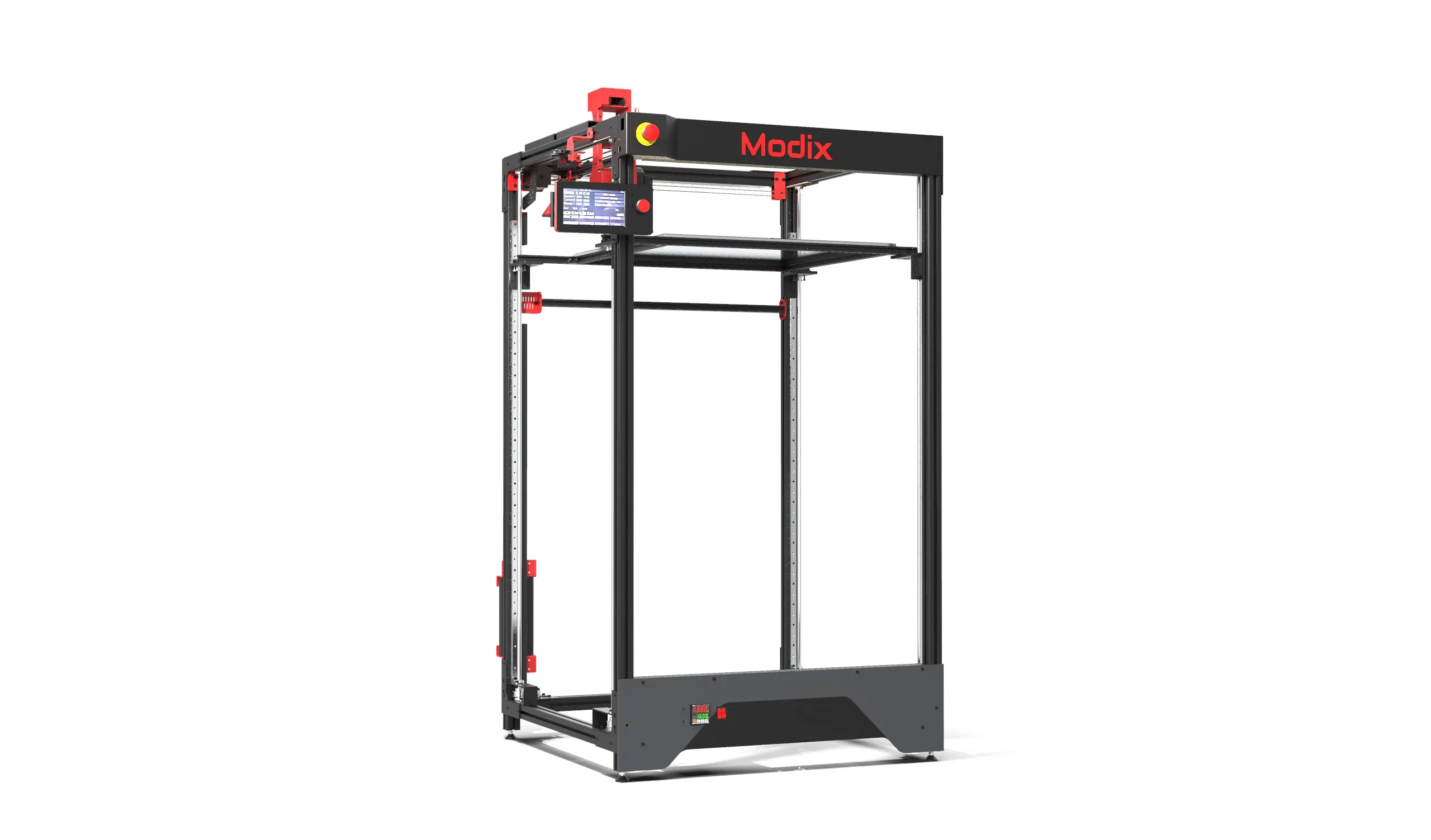

Modix BIG-120Z V4

Veliki 3D printer namijenjen profesionalcima koji trebaju iznimno velike gabarite printanja, bez kompromisa po pitanju brzine, preciznosti i modularnosti. S volumenom printanja od (X,Y,Z) 600 x 600 x 1200 mm, posebno je pogodan za izradu prototipova u prirodnoj veličini, dizajn interijera, umjetnost, lutke, rekvizite, zabavu i inženjerske primjene. Ovaj proizvod dolazi u rastavljenom obliku te ga je za potpunu funkcionalnost potrebno složiti.

Šasija i kućište

Čvrsti aluminijski profili s T-urezom 40 X 40
Laserski rezani aluminijski nosači i spojevi premazani prahom

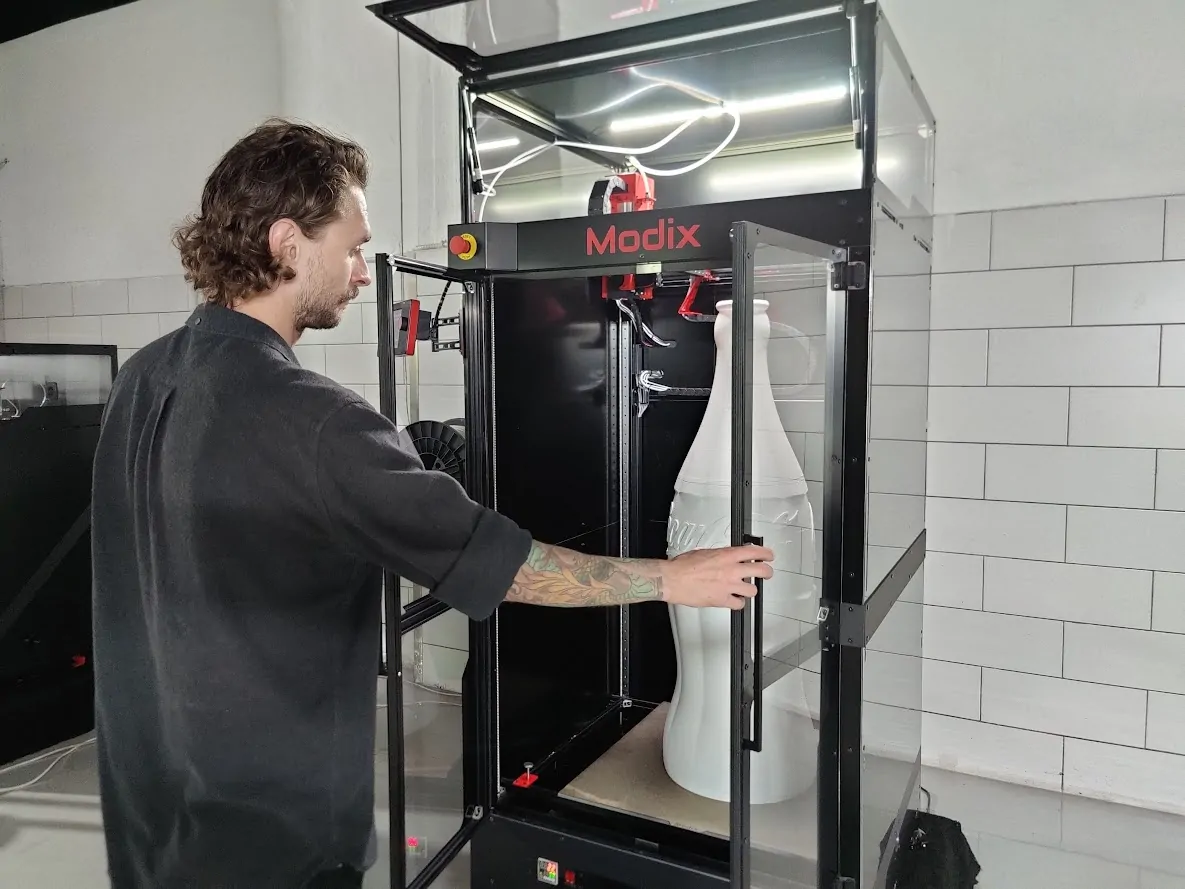

Kućište – Zatvoreno kućište izrađeno od 3 mm crnih aluminijskih kompozitnih ploča (ACP). Enclosure je izborni dodatak za BIG-60, BIG-120X & BIG-120Z

Karakteristike:

• Veliki modeli – Čvršći dijelovi uz manje naknadne obrade.
• Griffin Ultra glava za printanje – printajte velike modele u satima, a ne danima!
• Printanje sa više materijala i IDEX – Jednostavnost printanja složenih geometrija.
• Proširiv i svestran – Modularni dizajn s mogućnošću nadogradnje.

Kvaliteta printanja

Veliki FDM 3D printer, sposoban za printanje glatkih slojeva.

Pouzdani motori na Z, X i Y-osima

X i Z-os printera je unaprijeđena i sada uključuje snažne “NEMA-23” motore dok Y os koristi “NEMA-17”. Navedeni motori imaju mehaničku točnost položaja: X-10 mikrona, Y-10 mikrona, Z-0,5 mikrona. Također izrađeni su nosači uz CNC tehnologiju koji čvrsto drže podlogu printanja i pridonose ukupnoj preciznosti Vaših modela.

Elektronički kontroler

Duet 2 WiFi snažan kontroler za 3D printer proizveden u Velikoj Britaniji. Duet je dobro poznata i široko podržana elektronička platforma za profesionalne 3D printere. Proizvodi ga ugledna tvrtka i glavni je faktor da pružimo kontinuirano visoku razinu kvalitete i pouzdanosti.

• Snažan 32-bitni procesor
• Namjenski WiFi modul s vanjskom antenom
• Tihi TMC2660 steper, do 256 mikrokoraka.
• Brza uSD kartica i podrška za drugu vanjsku SD karticu ako je potrebno.
• Dvostruki ekstruderi kontrolirani na glavnoj ploči, do 5 dodatnih pogona steper motora kontrolira se na DUEX ploči za proširenje.
• Visoka nazivna snaga: Svaki pogon steper motora sposoban je za struju motora od 2,8 A, trenutno programski ograničenu na 2,4 A.
• Pristupite 3D printeru putem računala, tableta ili pametnog telefona na lokalnoj mreži.
• Postavite i upravljajte svojim printerom putem web sučelja.

Griffin glava za printanje

Još jedno značajno poboljšanje je nova Griffin glava za printanje. Prije je bila dostupna samo kao opcija, a sada dolazi kao standardna komponenta na svim V4 Modix 3D printerima. Sastoji se od Bondtech ekstrudera i novog hotenda dizajniranog od strane Modixa.

Nadogradnja nudi pametan i kompaktan dizajn, visok protok materijala, povećanu pouzdanost, jednostavnu zamjenu i odličnu otpornost na visoke temperature printanja – sve to rezultira boljim korisničkim iskustvom. Postoje 3 modula nadogradnje glave za 3d printanje:

• Griffin High-Flow – Hotend za znatno bržu ekstruziju i skraćeno vrijeme ispisa.
• Griffin Ultra – Kompletan sustav ekstrudera s hotendom s udvostručenom ekstruzijom do 500g/h koji višednevne otiske pretvara u sate ispisa.

Mlaznice

Modix BIG-120Z V4 standardno dolazi s mlaznicama promjera 0.4, 0.6 i 0.8 mm. Također je kompatibilan sa širim rasponom mlaznica promjera od 0.4 do 1.2 mm. Korisnik može odabrati najprikladniju mlaznicu prema potrebama Vaših modela

Mogućnost nadogradnje postoji sa:

• Mjedenim mlaznicama – koje dolaze u paketu 0.4/0.6/0.8/1.0/1.2 mm
• Kaljenim mlaznicama – koje dolaze u paketu 0.4/0.6/0.8mm za abrazivne materijale i mogu izdržati temp. printanja do 450°C

IDEX dual printing – dodatak

“IDEX” označava neovisni dvostruki ekstruder, gdje se svaki ekstruder može kretati neovisno jedan o drugom po X osi. Kao rezultat toga, dok aktivni ekstruder ispisuje, drugi ekstruder je “parkiran” izvan područja ispisa. Stoga ispis s dvostrukim materijalom izrađen IDEX tehnologijom ispada čišći i s većim omjerima uspješnosti u usporedbi s drugim konfiguracijama jer su dvije ispisne glave instalirane jedna pored druge na istom nosaču.

IDEX omogućuje ispis naprednih modela koji imaju unutarnju geometriju korištenjem filamenta topljivog u vodi. Osim toga, ispis gustih potpornih slojeva (slojeva sučelja između modela i čvrste potporne strukture) s potpornom niti koja se odvaja štedi mnogo ručnog rada za uklanjanje potpore. Osim toga, budući da nema potrebe za održavanjem zračnog razmaka između suporta i samog modela kao što se obično događa kada se koristi isti materijal za nosač, podržana donja površina modela izlazi čista i glatka. Ovo štedi puno vremena potrebnog obično za brušenje tijekom naknadnog procesa.

IDEX se prodaje kao dodatni dodatak za sve pisače generacije 4. i uključuje:

• Sekundarni ispisni podsustav: Griffin ispisna glava, detektor začepljenja, PTFE, nosač špule.
• Sustav gibanja: sekundarni motor Y osi s potrebnim komponentama (remenje, remenice itd.).
• Metalni nosači za Y os i glave za ispis
• Žice, remenje i optički graničnici.

Vodilice

Glava za printanje se kreće po “HIWIN” linearnim vodilicama, što omogućuje pouzdan, brz i precizan print Vaših modela. Vodilice u kombinaciji s unaprijeđenim “Trinamic” TMC2660 upravljačkim sklopovima osiguravaju izrazito tihi rad i veću točnost.

Z osi dolazi sa HWIN linearnim vodilicama – visokoprecizne linearne vodilice. Ove vodilice čvrsto pričvršćuju platformu postolja za ispis na kućište printera, što rezultira većom preciznošću dimenzija i glatkijim ispisima.

Volumen printanja

Radna površina (X,Y,Z) 600 x 600 x 1200 mm omogućuje Vam printanje velikih modela i dijelova u jednom komadu.

Upravljanje

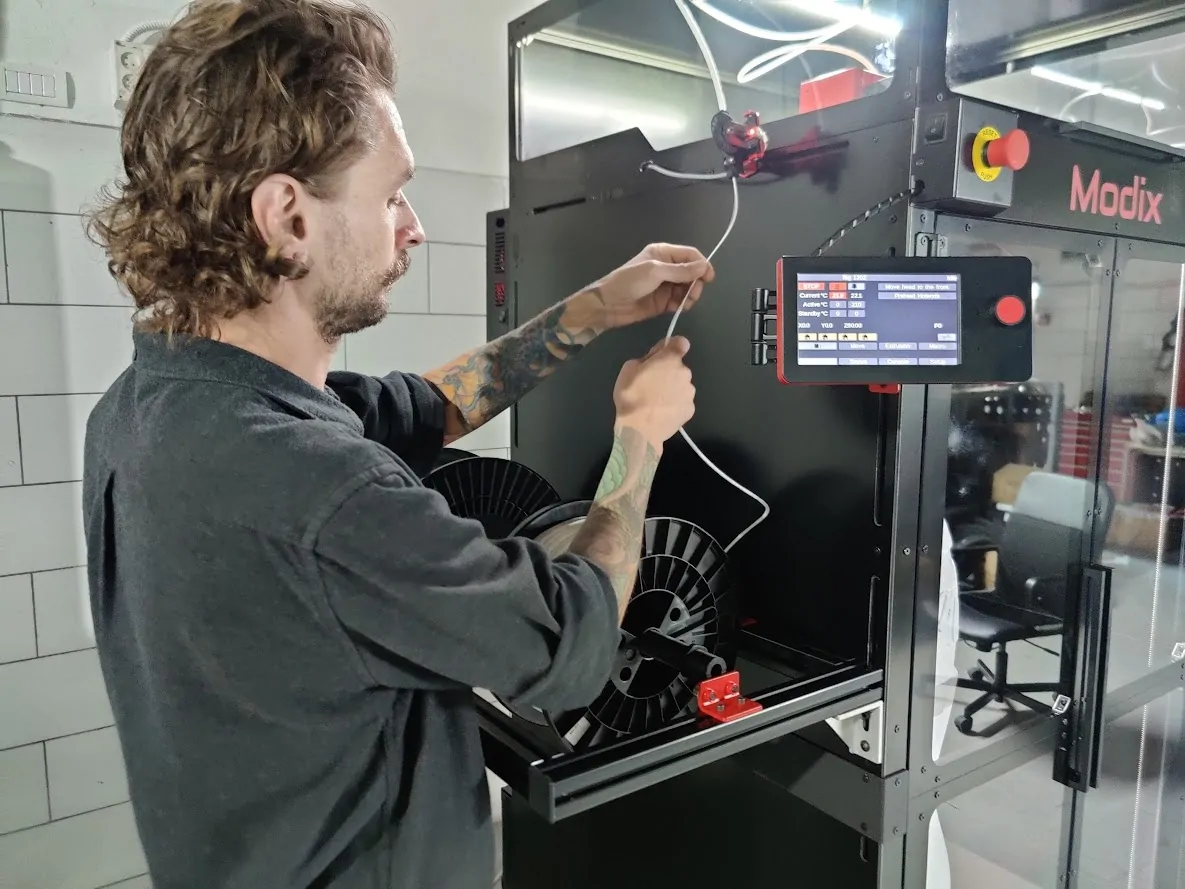

Modix BIG-120Z V4 upravlja se nagibnim zaslonom od 7 inch i velikim gumbom za hitne slučajeve, što omogućuje jednostavnu i sigurnu interakciju u stvarnom vremenu.

Program

3D modele možete lako prenijeti s računala putem USB kabela ili SD kartice, a također ih možete podijeliti putem Wi-Fi veze koristeći računalo ili mobilni telefon. Duet RepRap firmware otvorenog koda. Vodeći firmware za 3D ispis koji omogućuje brojne konfiguracije i jednostavnu prilagodbu korištenjem makro sustava. Možete birati između bilo kojeg dostupnog “slicera” i kontrolera 3D pisača uključujući: Slic3r, Cura i Simplify3d. Specifične konfiguracije printera isporučuju se u korisničkoj zoni.

Podloga za printanje

Modix BIG 120Z V4 ima Alcoa Mic6 ploča od lijevanog aluminija debljine 6.3 mm.  Dvostruke zone grijanja. Unutarnja veličina 200X200 mm za male predmete i manju potrošnju energije.
Grijač za poldogu na izmjeničnu struju 1370 W (1,200 W za korisnike od 110 V). Zahtijeva namjenski neovisni izvor izmjenične struje od 15 A. Maksimalna temperatura podloge je – 110 °C (s kućištem)
Površina za ispis – PEI film s 3M visokotemperaturnim ljepljivim listom.

Moguće je nadograditi sa magnetnom podlogom te čeličnom fleksibilnom površinom koja je obostrano iskoristiva. Sa jedne strane je PEI strukturirana površina što je čini malo hrapavom,  a druga strana je obložena PEI listom za sjajnu donju površinu. Za BIG 120Z V4 potrebno je naručiti 1 kom za cijelu površinu.

Detektor začepljenja (Clog Detector)

Sada je to sastavni dio uz svaki printer, poboljšanje je pouzdanosti pisača. Detektor začepljenja opremljen je prilagođenim visokoosjetljivim senzorom koji može detektirati sljedeće potencijalne kvarove:

• Hot-end začepljenje
• Čvorovi u kolutima filamenta
• Ako je potrošen filament
• Kada je temperatura mlaznice preniska ili je mlaznica preblizu sloju.

Kada se otkrije greška, printer se zaustavlja i zadatak proces printanja se može spremiti. Nema više printanja po “zraku”!

Detektor sudara

Prethodno je to bio dodatak, a sada dolazi uz svaki pisač, dodatna je razina sigurnosti u rijetkim slučajevima kada BL-Touch sonda za niveliranje podloge zakaže, a kontroler printera ne otkrije taj kvar. U tom slučaju, detektor će spriječiti da se glava 3D printera sudari s postoljem.

Napajanje

Meanwell 24V 280W napajanje podržava 230V
Potrošnja energije bez opterećenja <0.5W
LED indikator za Power On
Prekidači i konektori visoke klase
Heat Bed Grijač na izmjeničnu struju 1370 W
Autonic PID regulator grijača kreveta
BIG METER i 180x zahtijevaju 208-240V, 32A osigurače
Za kupce iz EU/AU/UK: IEC 309 32A Plava (2P+E) utičnica

Modix 120Z V4 ima mogućnost nadogradnje sa sljedećim dodacima:

• IDEX dual printing – neovisni dvostruki ekstruder

• Zatvoreno kućište – poboljšanju stabilnosti printera pružajući kvalitetnije rezultate ispisa. Također hvata toplinu koju stvara grijač podloge i pomaže u smanjenju savijanja i pukotina uslijed neravnomjernog hlađenja dijelova.

• Kotačići – za lakše pomicanje uređaja

• Magnetna podloga – sa dvostrukom PEI fleksibilnom podlogom

• Rezervni PEI list veličine 660×660 mm

• Griffin ultra hotend – hotend s velikim protokom udvostručuje duljinu ekstruzije, postižući brzine od 500 g/h.

• Rezervni Griffin hotend – bi-metal Heatbreak, Modix Griffin Heat Block, 0.4 mm mlaznica, 50W grijač i PT-1000 termistor i silikonska navlaka

• Griffin High-Flow hotend  – za brže printanje velikih modela

• Griffin paket mlaznica od kaljenog čelika – promjer 0.4/0.6/0.8 mm

• Griffin paket mlaznica od mjeda – promjer 0.4/0.6/0.8/1.0/1.2 mm

• Zračni filtar – trofazni filtarski uređaj sa predfilterom (prašina), HEPA filterom (podmikronske čestice) i filter s aktivnim ugljenom (dimovi).

• Jedinica za distribuciju električne energije (PDU) –  za bolji raspored kabela koji idu u printer (grijač kreveta, elektronička kutija, smanjenje buke) u jednu integriranu distribucijsku jedinicu velike snage (PDU)

• Polica za špulu – dodatni nosač za spule sa mogućnošću montaže do 8 kg filamenta

• Nagibni zaslon, tipka za hitno isključivanje i prednja glavna sklopka

• Uređaj za kalibraciju IDEX modula – ako koristite IDEX modul poravnava svaku mlaznicu dodirom s uređajem za kalibraciju iz tri kuta

• Sušilica za filament  – kapacitet dvije spule od 5 kg ili jedna spula od 8 kg, s dodatnim spremištem.

• Osnovni set za odžavanje – Osnovne komponente za ispisnu glavu i sustav kretanja

• Napredni set za odžavanje – Niz rezervnih dijelova uključujući remene, remenice, vijke, ležajeve, motore, dijelove ispisne glave i pričvršćivače.

Kupnjom ovog printera u nastavku možete vidjeti listu dijelova.

Za još više informacija pogledajte video:

Ukoliko želite doznati više informacija ili želite službenu ponudu, slobodno nas kontaktirajte.
