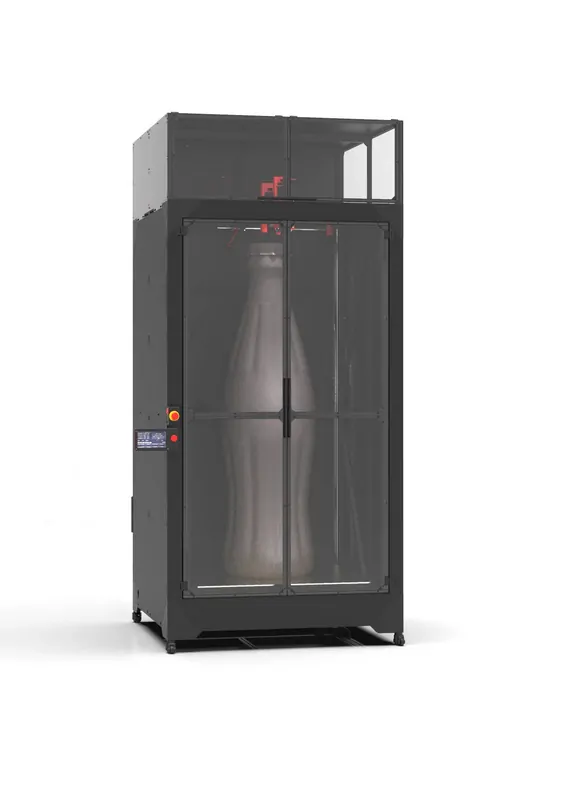

Modix Everest sa kućištem

Opis

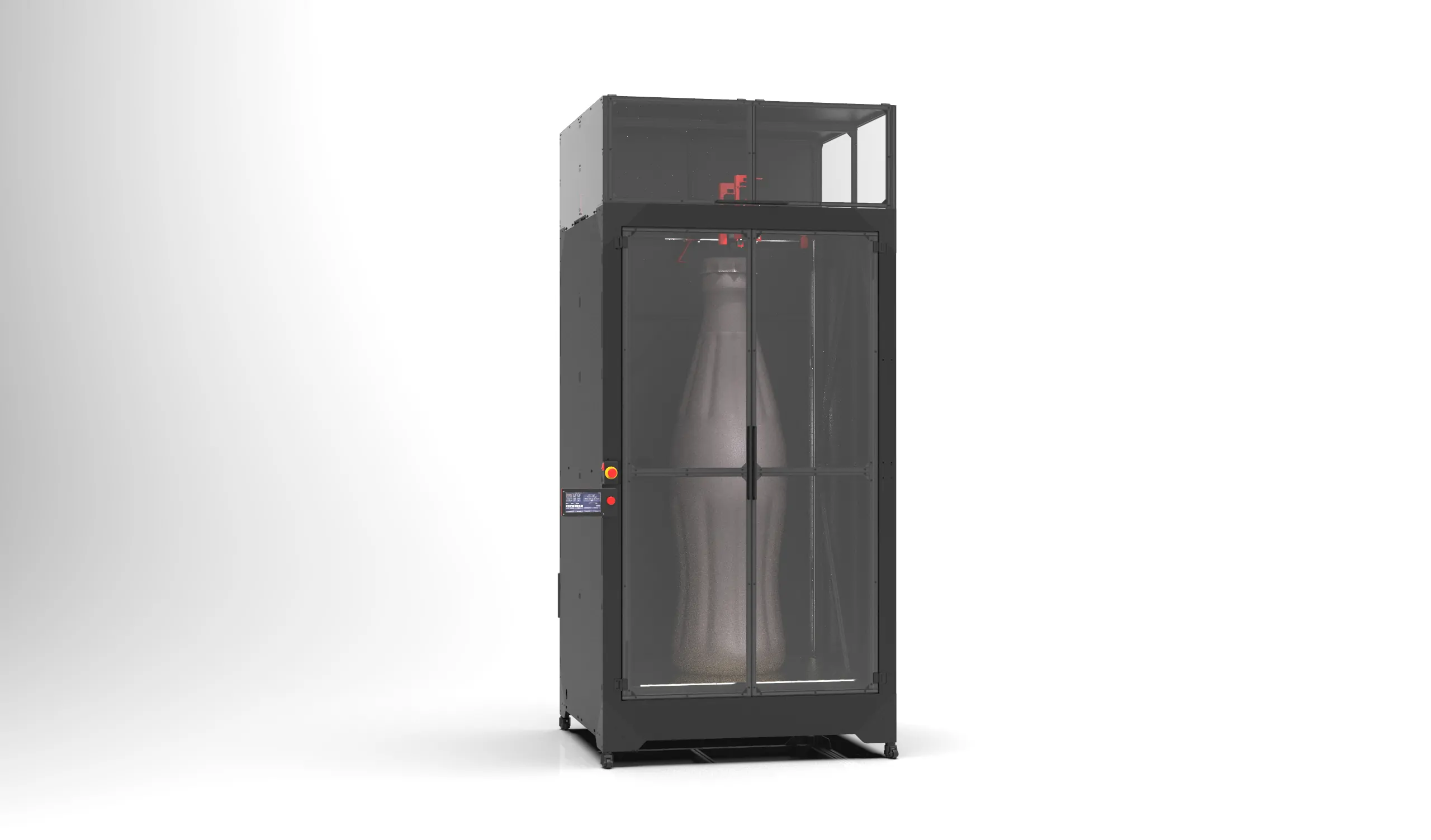

Modix Everest sa kućištem

Modix Everest – najviši i najbrži 3D printer. S volumenom izrade od 970 x 1030 x 2000 mm (XYZ), Everest proizvodi dijelove pune visine u jednom, besprijekornom ispisu.

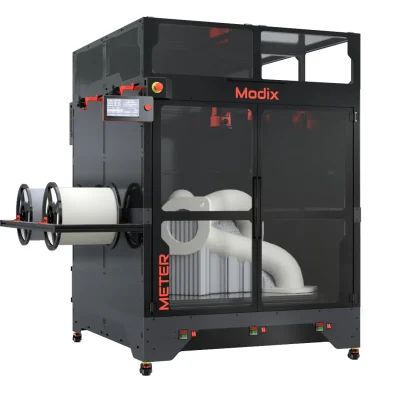

Everest se temelji na Modix BIG-Meter 3D printeru i isporučuje se sa sljedećim dodacima prema zadanim postavkama: kućište, standardne Modix Griffin i nove Griffin Ultra glave za ispis, veliki nosač za spule, kotačići, nagibni zaslon, Z HiWin vodilice, detektori začepljenja i sudara.

Sigurnost

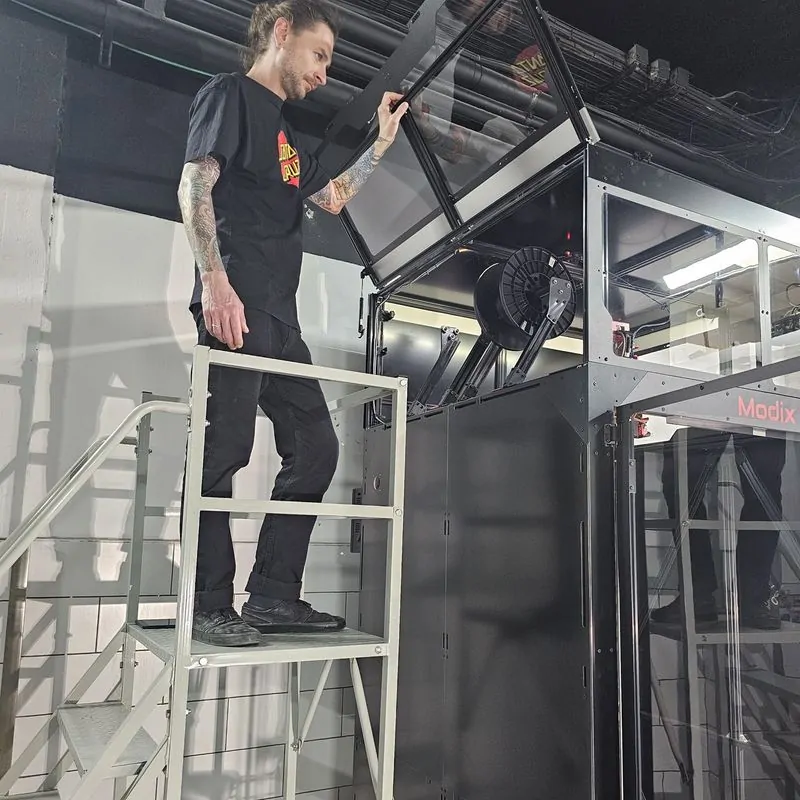

Ažurirali smo nosač filamenta BIG-Metera te smo radi sigurnosti pohranili nosač filamenta unutar kućišta 3D printera. Održavanje i zamjena filamenta sada zahtijevaju rad na visini – provjerite lokalne sigurnosne propise. Ljestve s platformom su sigurnije i praktičnije od standardnih, posebno pri nošenju filamenata. Modix ne isporučuje ljestve ili sigurnosnu opremu; molimo vas da ih nabavite lokalno po potrebi.

Kostrukcija i kućište

• Čvrsti aluminijski profili 40X80 mm
• Nosači i spojevi od laserski rezanog aluminija s praškastim premazom
• Kućište – Zatvoreno kućište izrađeno od 3 mm crnih aluminijskih kompozitnih ploča (ACP). Kućište za Everest dolazi u sklopu printera zajedno sa kotačićima za lakše premještanje.

Karakteristike:

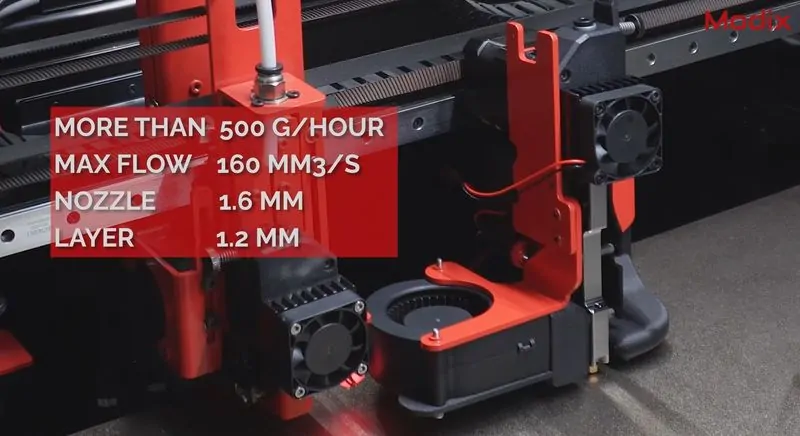

• Velika brzina – Opremljen Griffin Ultra glavom za ispis, Everest isporučuje preko 500 g/sat s mlaznicom od 1,6 mm i visinom sloja od 1,2 mm. To dramatično smanjuje ukupan broj slojeva i smanjujući vrijeme ispisa.
• Jači dijelovi i minimalna naknadna obrada – Nema više krpanja manjih ispisa. Everest ispisuje dijelove spremne za proizvodnju koji su jači, čišći i brži za završetak.
• Proširiv i svestran – Modularni dizajn s mogućnošću nadogradnje.

Specifikacije Everesta

• Volumen ispisa: nevjerojatan 970 x 1030 x 2000 mm (XYZ) kada je opremljen Griffin Ultra glavom za ispis.
• Ukupne dimenzije: 1356 x 1445 x 3068 mm (XYZ) – provjerite ima li mjesto instalacije visok strop.
• Težina: ~236 kg
• Sastavljanje – Poslužuje se kao komplet za samostalno sastavljanje i stoga može ući kroz uska i niska vrata.
• Kontroler: Duet3D Wi-Fi 32-bitni kontroler i Duex5 ploča za proširenje koja omogućuje automatsku kalibraciju nagiba podloge i 100 točaka provjere za niveliranje podloge.
• Zahtjevi za električnu energiju: jednofazna, 208-240 V: Kupci u EU/AU/UK: IEC 309 32A plava (2P+E) utičnica
• Jamstvo: Cijena uključuje 12 mjeseci jamstva. Jamstvo ne uključuje PEI podlogu i mlaznice i potrošni materijal. Jamstvo se može produžiti na dvije dodatne godine.

Kvaliteta printanja

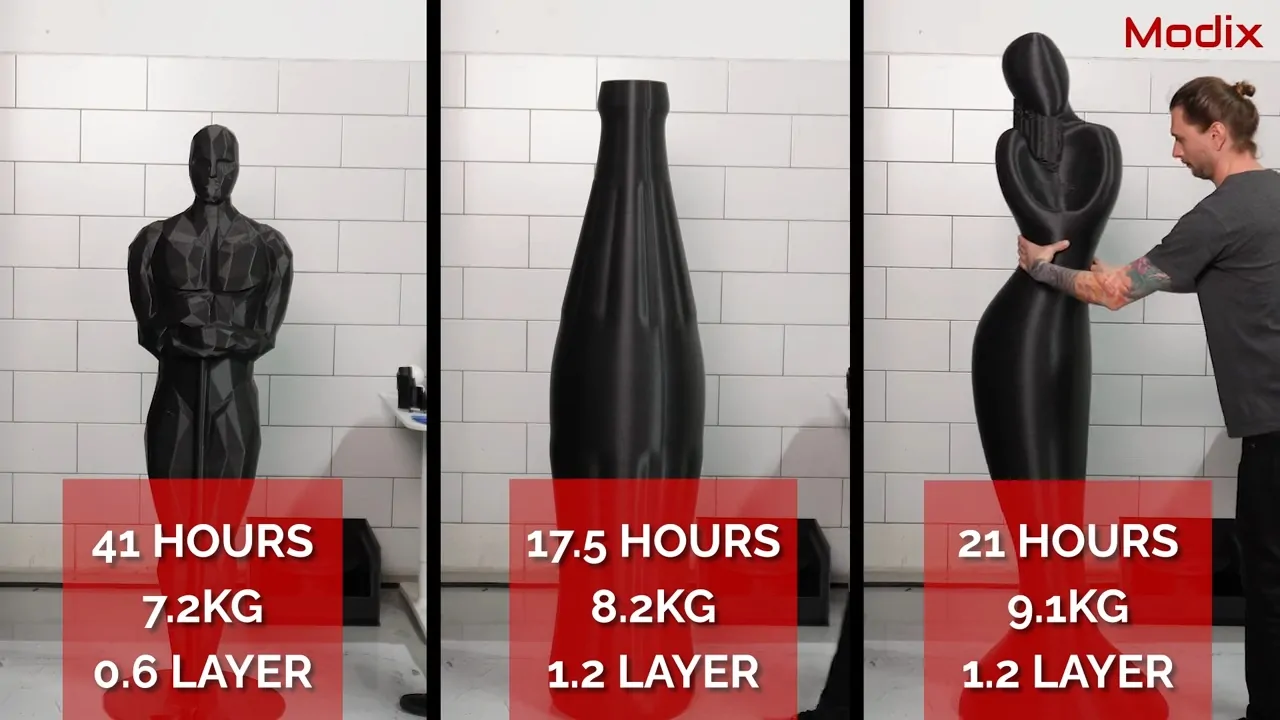

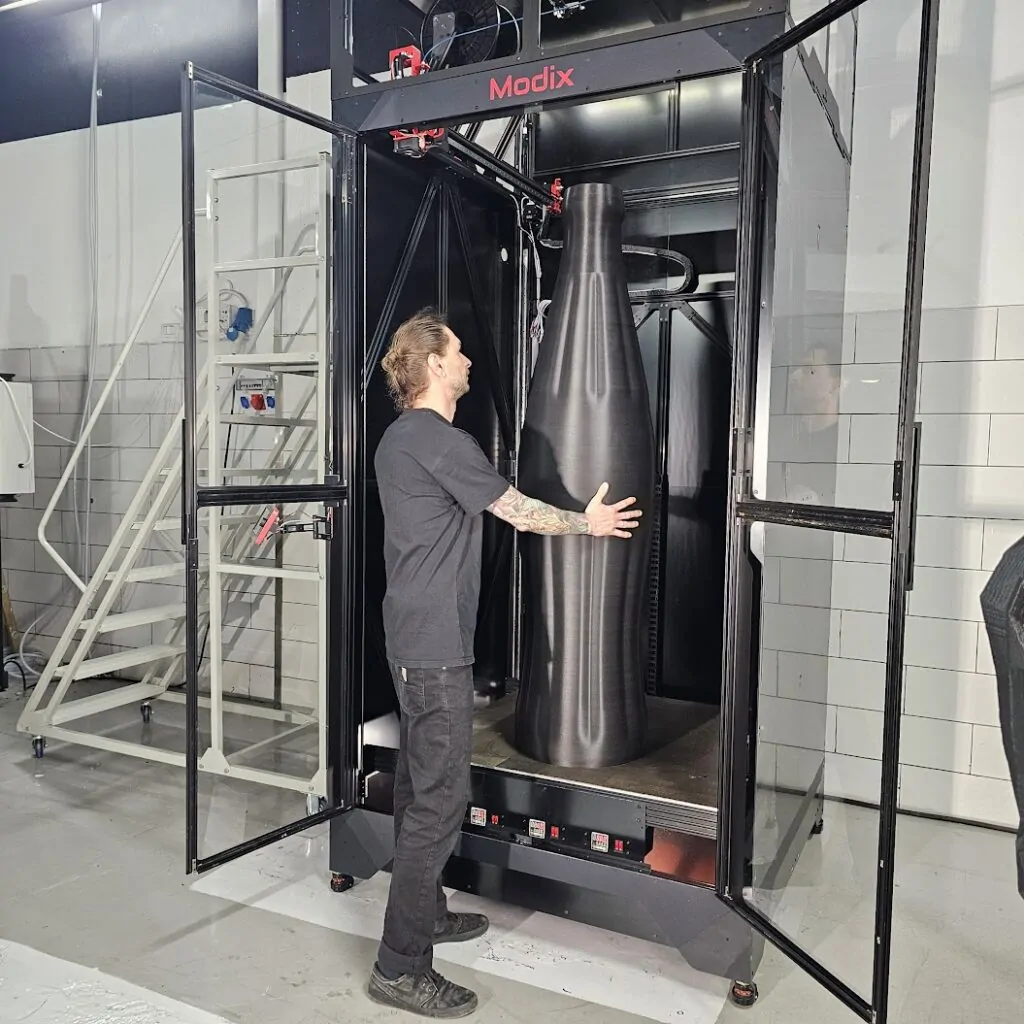

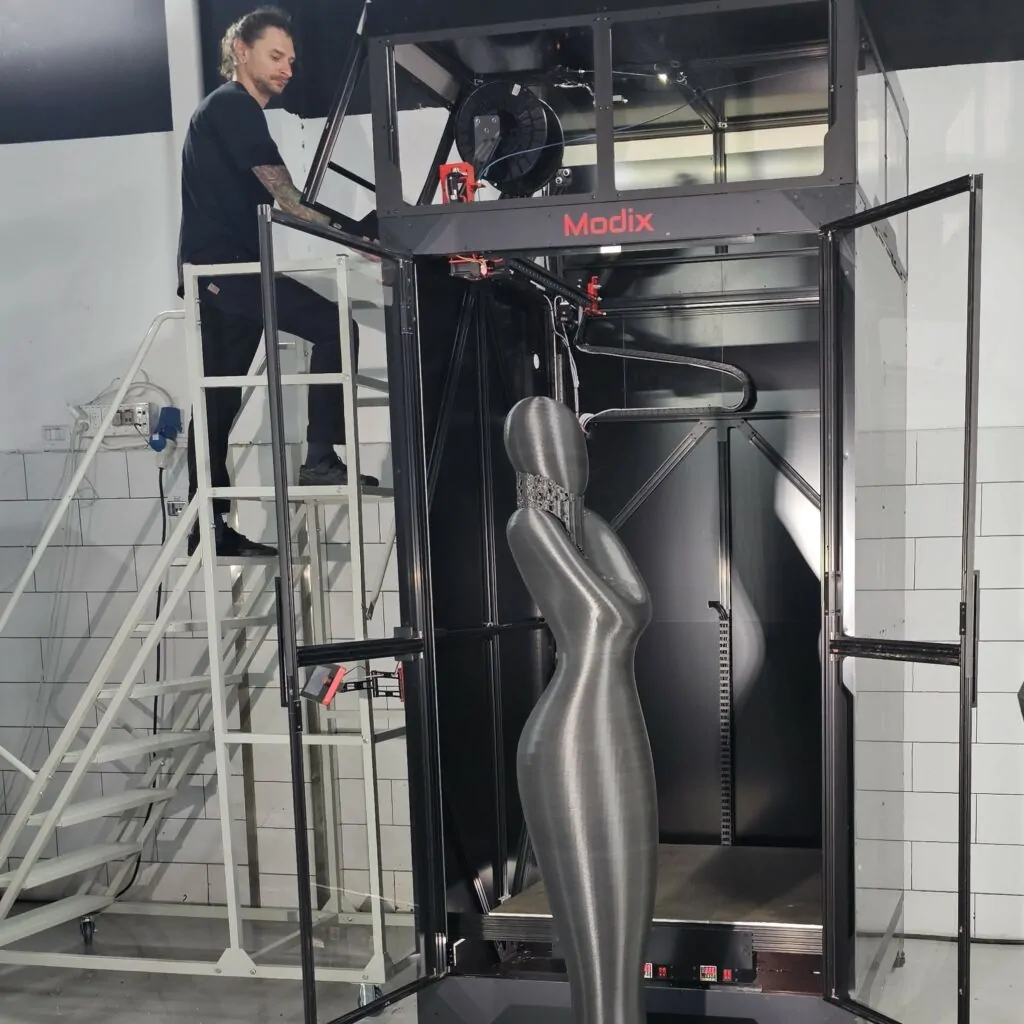

Sljedeća slika sadrži nekoliko probnih ispisa koji prikazuju performanse pisača s različitim postavkama debljine sloja. Na primjer, slika sa bocom visoka 2 m s 2 perimetra ispisana je s visinom sloja od 1,2 mm i trajala je samo 17,5 sati. Unatoč rezoluciji, može se pohvaliti prilično pristojnom kvalitetom površine. Ovaj određeni model potrošio je 8,2 kg filamenta. Everest je FDM 3D printer koji može ispisivati ​​slojeve debljine 600 mikrona. Na taj način mogu se proizvoditi dijelovi s relativno glatkim vanjskim površinama, što je više nego dovoljno za većinu primjena modela u prirodnoj veličini.

Pouzdani motori na Z, X i Y-osima

X i Z-os printera je unaprijeđena i sada uključuje snažne “NEMA-23” motore dok Y os koristi “NEMA-17”. Navedeni motori imaju mehaničku točnost položaja: X-10 mikrona, Y-10 mikrona, Z-0,5 mikrona. Također izrađeni su nosači uz CNC tehnologiju koji čvrsto drže podlogu printanja i pridonose ukupnoj preciznosti Vaših modela. Everest omogućuje ubrzanu brzinu kretanja do 350 mm/s i maksimalnu brzinu ispisa do 250 mm/s.

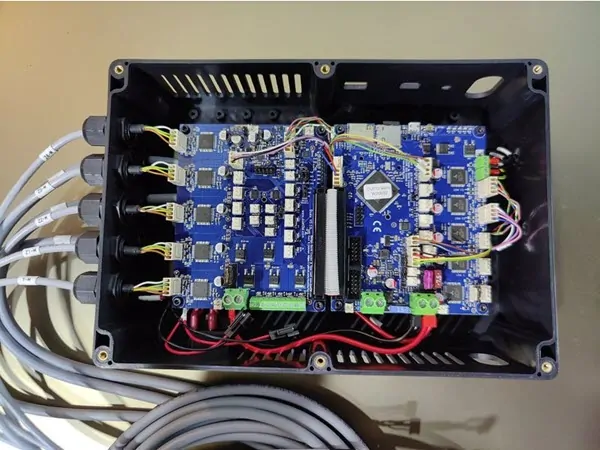

Elektronički kontroler

Duet 2 WiFi kontroler za 3D printer proizveden u Velikoj Britaniji. Duet je dobro poznata i široko podržana elektronička platforma za profesionalne 3D printere. Proizvodi ga ugledna tvrtka i glavni je faktor da pružimo kontinuirano visoku razinu kvalitete i pouzdanosti.

• Snažan 32-bitni procesor
• Namjenski WiFi modul s vanjskom antenom
• Tihi TMC2660 steper, do 256 mikrokoraka.
• Brza uSD kartica i podrška za drugu vanjsku SD karticu ako je potrebno.
• Dvostruki ekstruderi kontrolirani na glavnoj ploči, do 5 dodatnih pogona steper motora kontrolira se na DUEX ploči za proširenje.
• Visoka nazivna snaga: Svaki pogon steper motora sposoban je za struju motora od 2,8 A, trenutno programski ograničenu na 2,4 A.
• Pristupite 3D printeru putem računala, tableta ili pametnog telefona na lokalnoj mreži.
• Postavite i upravljajte svojim printerom putem web sučelja.

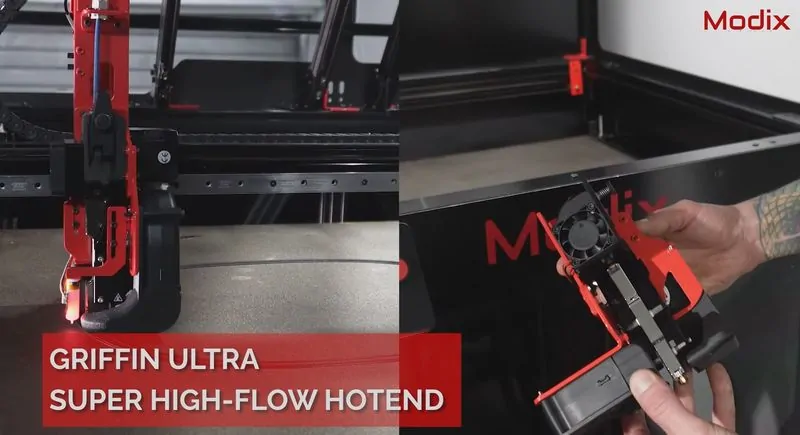

Griffin glava za printanje

Posvećen brzom i učinkovitom 3D ispisu velikog formata, model Everest opremljen je Griffin Ultra hotendom visokog protoka sposobnim za ispis debelih slojeva s do 500 g materijala na sat. To omogućuje brzu proizvodnju impresivno visokih predmeta, uz značajno smanjenje ukupnog vremena ispisa.

Nadogradnja nudi pametan i kompaktan dizajn, visok protok materijala, povećanu pouzdanost, jednostavnu zamjenu i odličnu otpornost na visoke temperature printanja – sve to rezultira boljim korisničkim iskustvom. Postoje moduli nadogradnje glave za 3d printanje:

• Griffin High-Flow – Hotend za znatno bržu ekstruziju i skraćeno vrijeme ispisa.

Mlaznice

Modix Everest standardno dolazi s mlaznicama promjera 0.4, 0.6 i 0.8 mm. Također je kompatibilan sa širim rasponom mlaznica promjera od 0.4 do 1.2 mm. Korisnik može odabrati najprikladniju mlaznicu prema potrebama Vaših modela.

Mogućnost nadogradnje postoji sa:

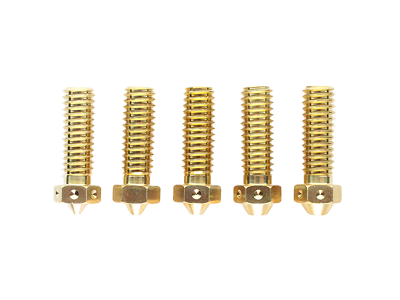

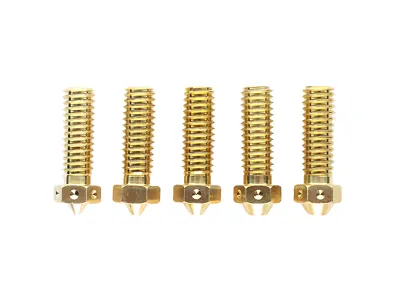

• Mjedenim mlaznicama – koje dolaze u paketu 0.4/0.6/0.8/1.0/1.2 mm
• Kaljenim mlaznicama – koje dolaze u paketu 0.4/0.6/0.8mm za abrazivne materijale i mogu izdržati temp. printanja do 450°C

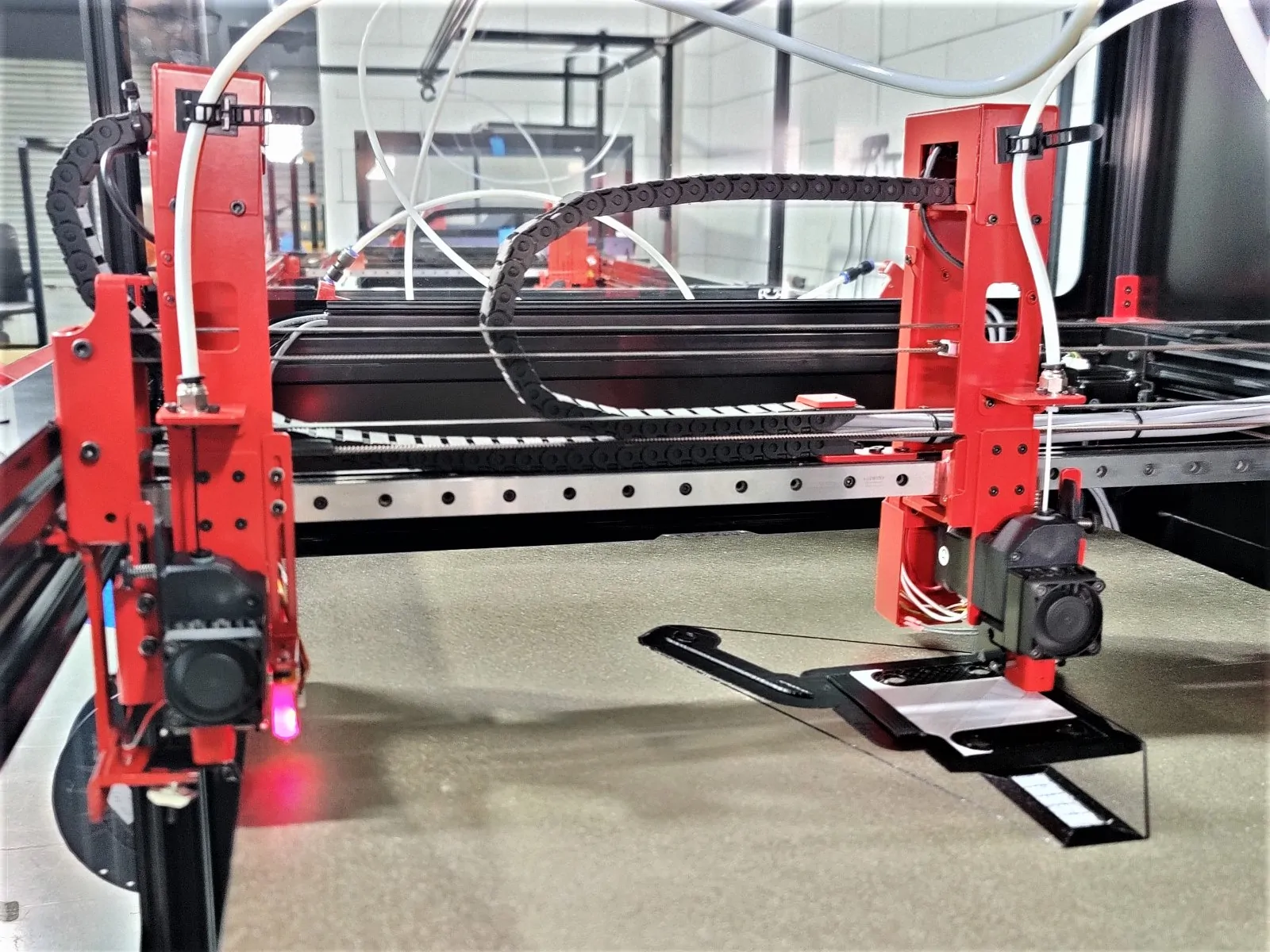

IDEX dual printing – dodatak

“IDEX” označava neovisni dvostruki ekstruder, gdje se svaki ekstruder može kretati neovisno jedan o drugom po X osi. Kao rezultat toga, dok aktivni ekstruder ispisuje, drugi ekstruder je “parkiran” izvan područja ispisa. Stoga ispis s dvostrukim materijalom izrađen IDEX tehnologijom ispada čišći i s većim omjerima uspješnosti u usporedbi s drugim konfiguracijama jer su dvije ispisne glave instalirane jedna pored druge na istom nosaču.

IDEX omogućuje ispis naprednih modela koji imaju unutarnju geometriju korištenjem filamenta topljivog u vodi. Osim toga, ispis gustih potpornih slojeva (slojeva sučelja između modela i čvrste potporne strukture) s potpornom niti koja se odvaja štedi mnogo ručnog rada za uklanjanje potpore. Osim toga, budući da nema potrebe za održavanjem zračnog razmaka između suporta i samog modela kao što se obično događa kada se koristi isti materijal za nosač, podržana donja površina modela izlazi čista i glatka. Ovo štedi puno vremena potrebnog obično za brušenje tijekom naknadnog procesa.

IDEX se prodaje kao dodatni dodatak za sve pisače generacije 4. i uključuje:

• Sekundarni ispisni podsustav: Griffin ispisna glava, detektor začepljenja, PTFE, nosač špule.
• Sustav gibanja: sekundarni motor Y osi s potrebnim komponentama (remenje, remenice itd.).
• Metalni nosači za Y os i glave za ispis
• Žice, remenje i optički graničnici.

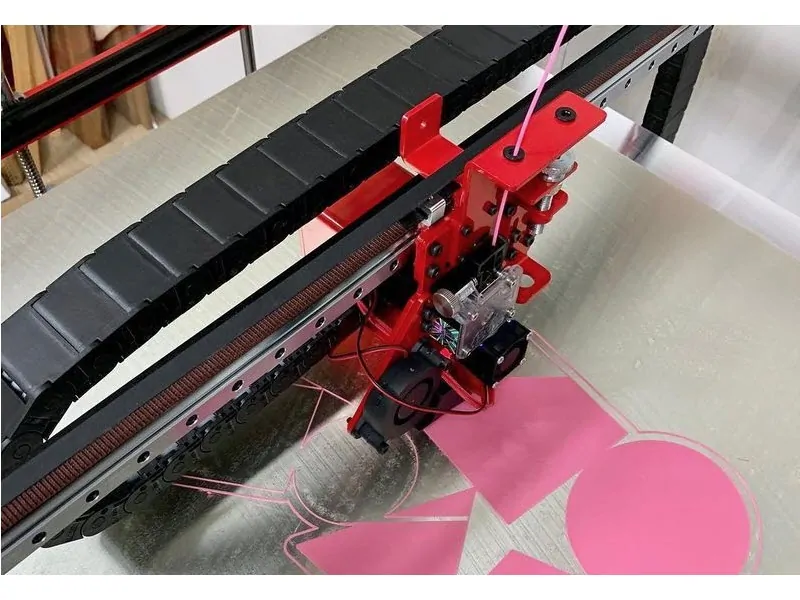

Vodilice

Glava za printanje se kreće po “HIWIN” linearnim vodilicama, što omogućuje pouzdan, brz i precizan print Vaših modela. Vodilice u kombinaciji s unaprijeđenim “Trinamic” TMC2660 upravljačkim sklopovima osiguravaju izrazito tihi rad i veću točnost.

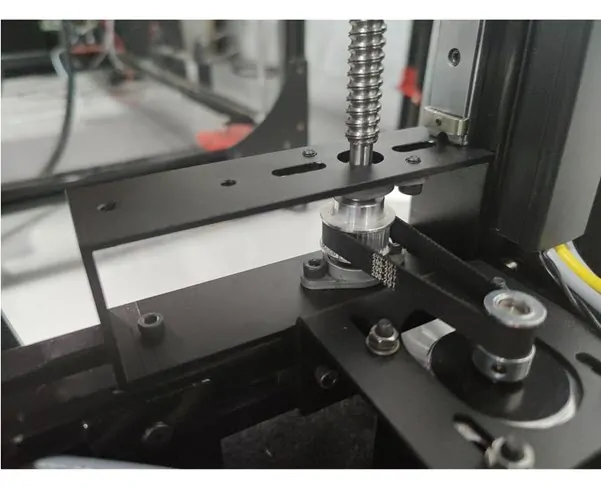

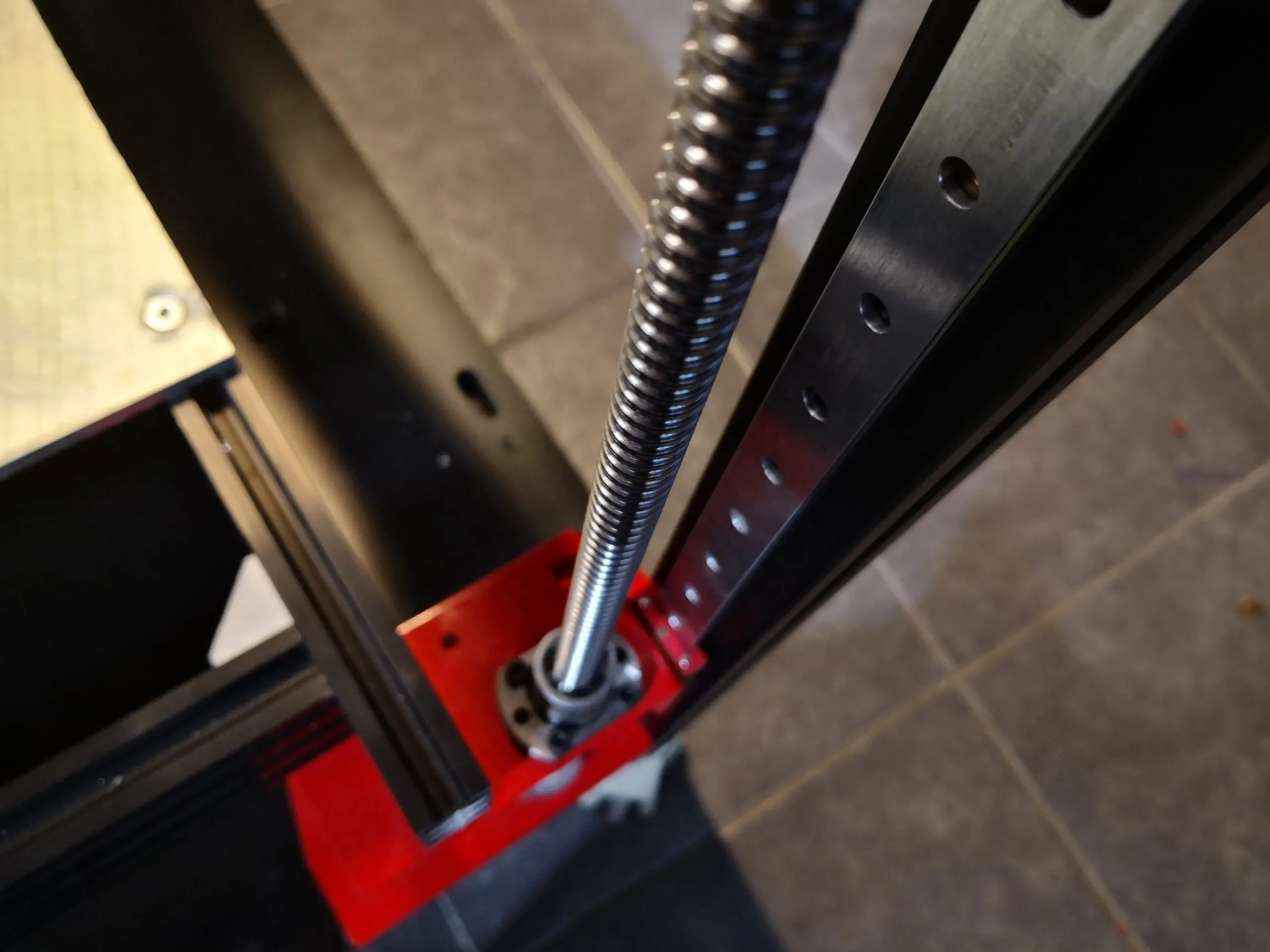

Modix Everest dolazi sa Z Axis HWIN vodilicama – visokoprecizne linearne vodilice. Ove vodilice čvrsto pričvršćuju platformu postolja za ispis na kućište printera, što rezultira većom preciznošću dimenzija i glatkijim ispisima.

Upravljanje

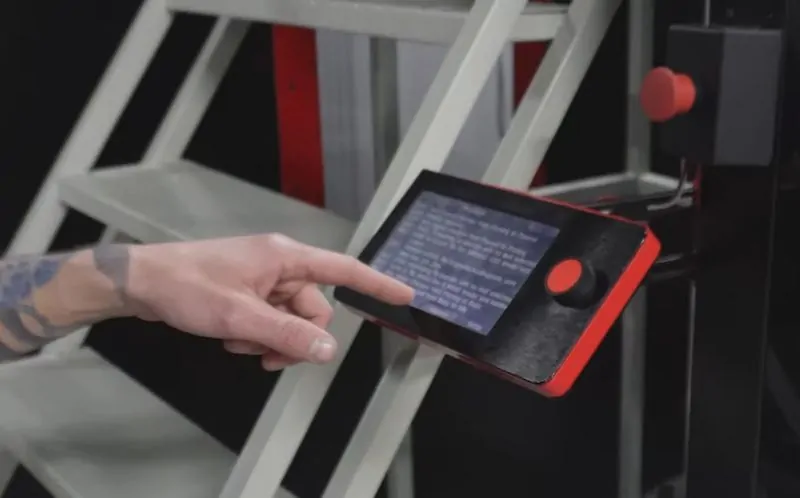

Modix Everest upravlja se nagibnim zaslonom od 7 inch i velikim gumbom za hitne slučajeve, što omogućuje jednostavnu i sigurnu interakciju u stvarnom vremenu.

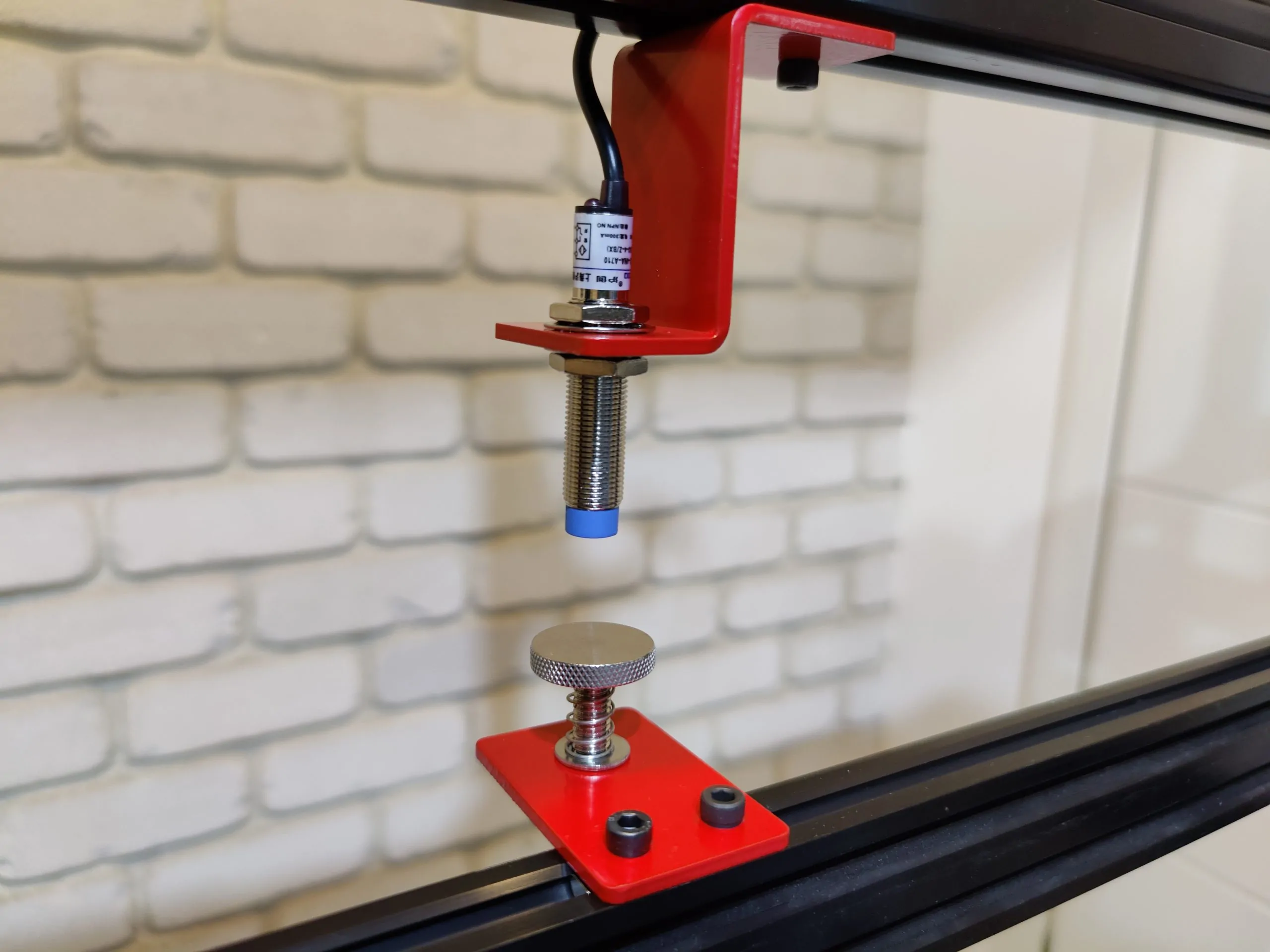

Detektor sudara

Prethodno je to bio dodatak, a sada dolazi uz svaki pisač, dodatna je razina sigurnosti u rijetkim slučajevima kada BL-Touch sonda za niveliranje podloge zakaže, a kontroler printera ne otkrije taj kvar. U tom slučaju, detektor će spriječiti da se glava 3D printera sudari s postoljem.

Program

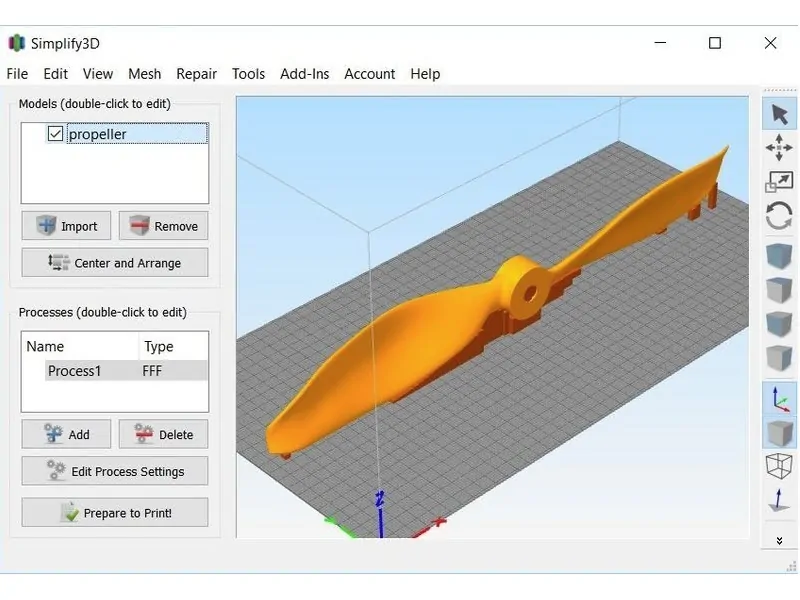

3D modele možete lako prenijeti s računala putem USB kabela ili SD kartice, a također ih možete podijeliti putem Wi-Fi veze koristeći računalo ili mobilni telefon. Duet RepRap firmware otvorenog koda. Vodeći firmware za 3D ispis koji omogućuje brojne konfiguracije i jednostavnu prilagodbu korištenjem makro sustava. Možete birati između bilo kojeg dostupnog “slicera” i kontrolera 3D pisača uključujući: Slic3r, Cura i Simplify3d. Specifične konfiguracije printera isporučuju se u korisničkoj zoni.

Podloga za printanje

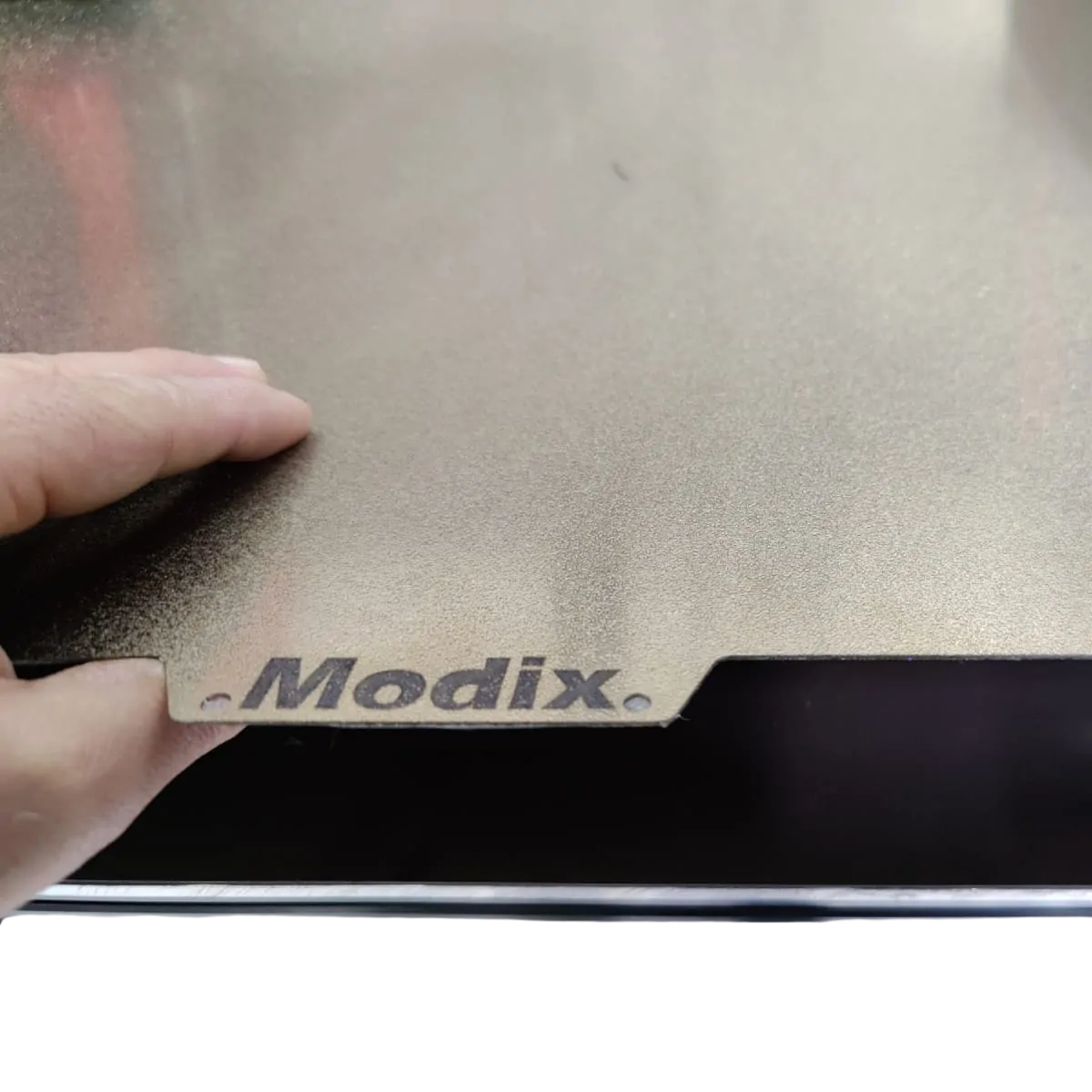

Moguće je nadograditi sa magnetnom podlogom te čeličnom fleksibilnom površinom koja je obostrano iskoristiva. Sa jedne strane je PEI strukturirana površina što je čini malo hrapavom,  a druga strana je obložena PEI listom za sjajnu donju površinu. Za cijelu površinu ovog printera potrebno je kupiti 3 kom PEI podloge.

Detektor začepljenja (Clog Detector)

Sada je to sastavni dio uz svaki printer, poboljšanje je pouzdanosti pisača. Detektor začepljenja opremljen je prilagođenim visokoosjetljivim senzorom koji može detektirati sljedeće potencijalne kvarove:

• Hot-end začepljenje
• Čvorovi u kolutima filamenta
• Ako je potrošen filament
• Kada je temperatura mlaznice preniska ili je mlaznica preblizu sloju.

Kada se otkrije greška, printer se zaustavlja i zadatak proces printanja se može spremiti. Nema više printanja po “zraku”!

Napajanje

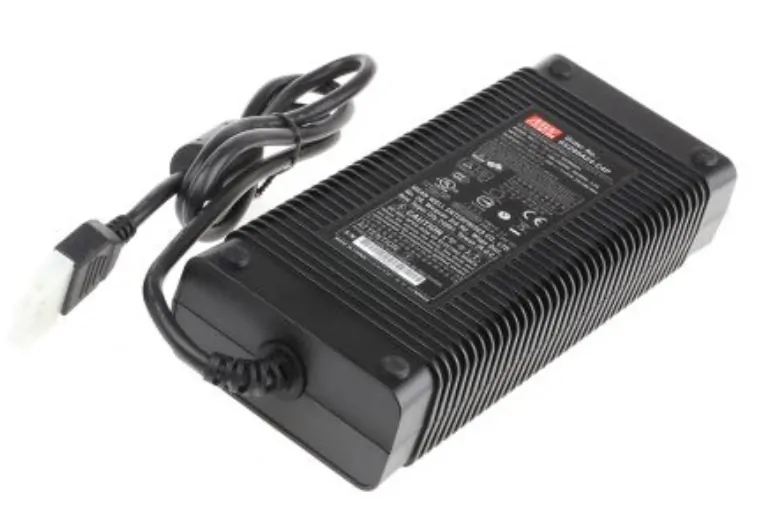

Meanwell 24V 280W napajanje podržava 230V
Potrošnja energije bez opterećenja <0.5W
LED indikator za Power On
Prekidači i konektori visoke klase
Heat Bed Grijač na izmjeničnu struju 1370 W
Autonic PID regulator grijača kreveta
BIG METER i 180x zahtijevaju 208-240V, 32A osigurače
Za kupce iz EU/AU/UK: IEC 309 32A Plava (2P+E) utičnica

Modix Everest sa kućištem ima mogućnost nadogradnje sa sljedećim dodacima:

• IDEX dual printing – neovisni dvostruki ekstruder

• Magnetna podloga – sa dvostrukom PEI fleksibilnom podlogom

• Rezervni PEI list 3 kom

• Griffin ultra hotend – hotend s velikim protokom udvostručuje duljinu ekstruzije, postižući brzine od 500 g/h.

• Rezervni Griffin hotend – bi-metal Heatbreak, Modix Griffin Heat Block, 0.4 mm mlaznica, 50W grijač i PT-1000 termistor i silikonska navlaka

• Griffin High-Flow hotend  – za brže printanje velikih modela

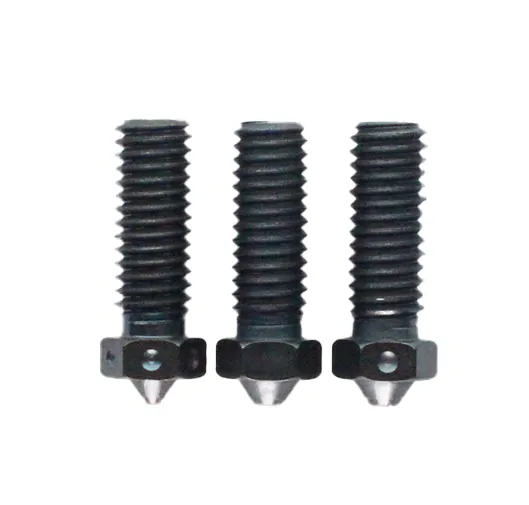

• Griffin paket mlaznica od kaljenog čelika – promjer 0.4/0.6/0.8 mm

• Griffin paket mlaznica od mjeda – promjer 0.4/0.6/0.8/1.0/1.2 mm

• Zračni filtar – trofazni filtarski uređaj sa predfilterom (prašina), HEPA filterom (podmikronske čestice) i filter s aktivnim ugljenom (dimovi).

• Uređaj za kalibraciju IDEX modula – ako koristite IDEX modul poravnava svaku mlaznicu dodirom s uređajem za kalibraciju iz tri kuta

• Sušilica za filament  – kapacitet dvije spule od 5 kg ili jedna spula od 8 kg, s dodatnim spremištem.

• Osnovni set za odžavanje – Osnovne komponente za ispisnu glavu i sustav kretanja

• Napredni set za odžavanje – Niz rezervnih dijelova uključujući remene, remenice, vijke, ležajeve, motore, dijelove ispisne glave i pričvršćivače.

Ukoliko želite doznati više informacija ili želite službenu ponudu, slobodno nas kontaktirajte.
